產品概述

這是一款用于單節鋰離子電池的完整恒流/恒壓線性充電器。其ESOP8封裝和低外部組件數量非常適合便攜式應用。此外，此款充電器是專門為在USB電源規格范圍內工作而設計的。由于內部MOSFET架構，不需要外部感測電阻器，也不需要阻斷二極管。熱反饋調節充電電流，以在高功率操作或高環境溫度期間限制管芯溫度。充電電壓固定在4.2V，充電電流可以用單個電阻器從外部編程。當達到最終浮動電壓后，充電電流降至編程值的十分之一時，充電器會自動終止充電循環。當輸入電源（壁式適配器或USB電源）被移除時，充電器會自動進入低電流狀態，將電池耗盡電流降至2μa以下。充電器可以進入關機模式，將電源電流降低到25μA。其他功能包括充電電流監測器、欠壓鎖定、自動充電和狀態引腳，用于指示充電終止和輸入電壓的存在。

產品特點

● 工作電壓：4.25V-6.5V

● 最高輸入電壓：10V

● 恒流/恒壓充電模式，具有熱調節功能，可最大限度地提高充電率，而不會出現過熱風險

● 0.1A-1.0A之間的可編程充電電流

● 不需要MOSFET、或阻斷二極管

●自動再充電

● 充電指示端口：2個

● C/10充電終止

● 預設4.2V充電電壓，精度為±2%

● 關機時25μA電源電流

● 2.9V涓流充電閾值

● 軟啟動限制浪涌電流

● 反向電池保護

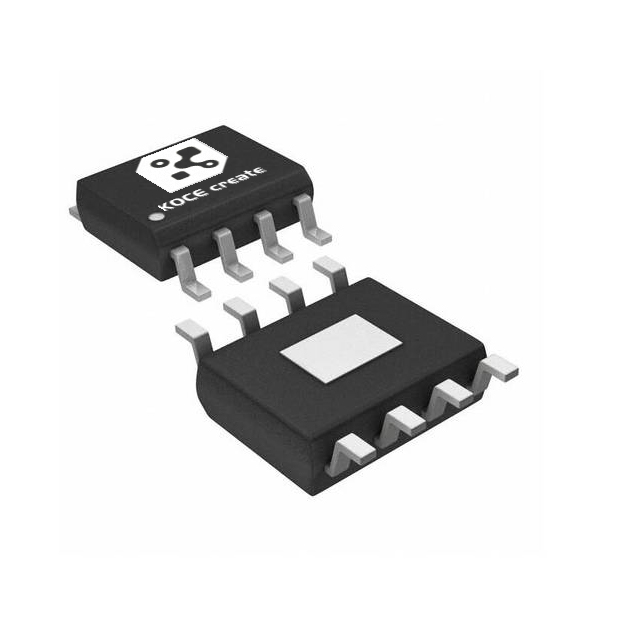

● 產品封裝： ESOP8,DFN2*2-6 封裝。

產品應用

● 電池充電座，

● 可穿戴應用，藍牙

● 便攜式設備等。
