降壓型LED驅動
XZ7140,1.5A,可調光,內置MOS的LED恒流驅動IC

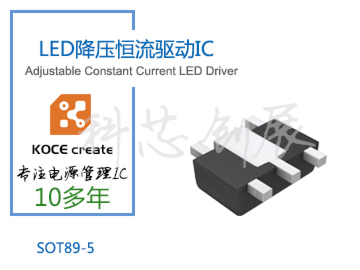

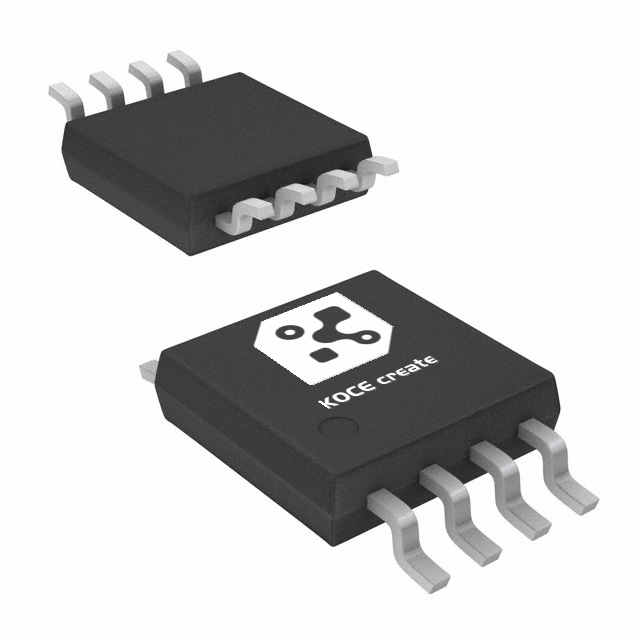

封裝：SOT89-5,ESOP8,SOP8
輸入電壓：2.7V-5.5V
輸出電流：ADJ(10mA-1.5A ±5% )
低壓差：100mV
工作電流：250uA
CS電壓：50mV
PWM調光頻率：3KHz
業務聯系請掃碼：
概述
這是一款是可以PWM調光的低壓差、輸出電流100mA-3000mA內可設置的LED恒流驅動芯片。外圍簡單，器件少，只需一個外接電阻，就可構成一個完整的LED恒流驅動電路，調整外接電阻，可以調節輸出電流。通過VDD腳可以進行PWM調光。芯片內置過溫保護，超過100℃，會減小輸出電流，過熱保護時不會有燈閃。內置軟啟動功能，防止上電時的燈閃。可以通過外部鉗位電路使芯片VDD電壓保持在工作電壓范圍，驅動電源電壓可以擴展到400V。
產品特點
●VDD工作電壓范圍：2.7V-5.5V
●輸出電流：ADJ(10-1500mA)
●軟啟動，過溫保護，2.5V欠壓保護
●PWM調光頻率：3KHz
●系統簡單，成本低廉
●產品封裝：SOT89-5,ESOP8,SOP8
產品應用
●線性LED照明驅動，
●LED手電筒,LED臺燈,礦燈,指示燈，裝飾燈。
以下參數僅供參考，請具體查詢對應規格書，索取資料請聯系我們銷售人員，我們將熱情為您服務！
封裝：SOT89-5,ESOP8,SOP8
輸入電壓：2.7V-5.5V
輸出電流：ADJ(10mA-1.5A ±5% )
低壓差：100mV
工作電流：250uA
CS電壓：50mV
PWM調光頻率：3KHz
