降壓型LED驅動
XZ2258,1A,1.5MHz,單節鋰電LED恒流驅動
型號：

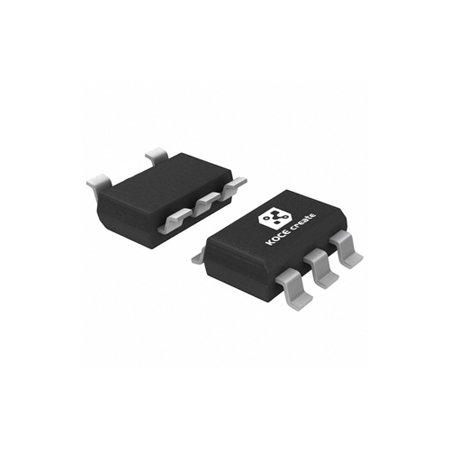

封裝：SOT23-5
輸入電壓：2.5V-5.5V
輸出電流：1A
輸入過壓保護：6V
靜態電流：40uA
占空比：100%
工作頻率：1.5MHz
業務聯系請掃碼：
概述
這是一款1A恒流LED驅動器，為驅動大功率LED提供簡單、高效的解決方案。100mV參考反饋電壓，根據電流需要設置外部電阻器。空載時的電源電流為40uA，停機時降至<1uA。2.5V至5.5V的輸入電壓范圍非常適合單鋰離子電池供電的應用。100%占空比提供低壓差操作，延長便攜式系統的電池壽命。PWM/PFM模式操作為噪聲敏感應用提供了非常低的輸出紋波電壓。開關頻率內部設置為1.5MHz，允許使用小型表面貼裝電感器和電容器。其他功能包括通過CTRL引腳，可用于啟用和PWM調光LED。熱關斷、逐周期電流限制和過電流保護。需要最少數量的現成外部組件，并采用節省空間的SOT23-5封裝。
產品特點
●工作電壓范圍：2.5V-5.5V
●輸出電流：1A
●軟啟動，過溫保護
●輸入電壓過壓保護，1.9V欠壓保護
●輸出開路保護，LED短路保護
●PWM調光頻率：1KHz
●工作頻率：1.5MHz
●產品封裝：SOT23-5
產品應用
●LED照明驅動，LED手電筒,
●工業照明，
●數碼相機和攝像機。
以下參數僅供參考，請具體查詢對應規格書，索取資料請聯系我們銷售人員，我們將熱情為您服務！
封裝：SOT23-5
輸入電壓：2.5V-5.5V
輸出電流：1A
輸入過壓保護：6V
靜態電流：40uA
占空比：100%
工作頻率：1.5MHz
