升壓型LED驅動

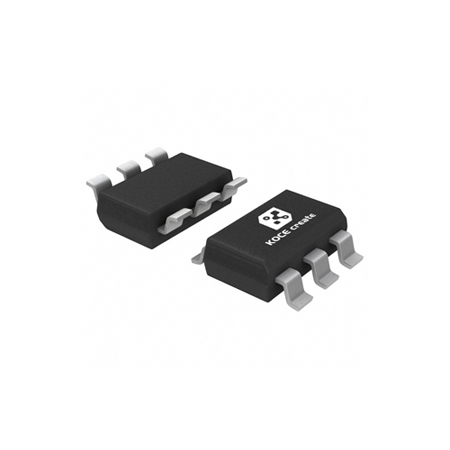

40VOUT,3A,XZ5126,升壓LED恒流驅動芯片
封裝：SOT23-6
輸入電壓：2.5V-5.5V
輸出電壓：40V
電流限值：1.2A
占空比：92%
靜態電流：0.8mA
開關頻率：1.0MHz
業務聯系請掃碼：
概述
這是一款高頻異步升壓轉換器。內部MOSFET可以支持多達10個白色LED用于背光和OLED電源應用，內部軟啟動功能可以減少涌入電流。1MHz的固定開關頻率運行，可以使用小型外部組件，并簡化可能的EMI問題。46V過電壓保護，可以使用廉價小型輸出電容器。LED電流由外部電阻器Rs設置。
特點
●輸入電壓范圍：2.5V-5.5V
●開關限流：3A
●可驅動10個串聯的LED白燈
●輸出電壓：40V
●內部軟啟動，欠壓保護，過壓保護，過溫保護
●通過EN腳可以支持100Hz-200KHz調光頻率
●封裝：SOT23-6
應用
●WLED背光驅動
●OLED背光驅動
●PDA
●MID/PTV
以下參數僅供參考，請具體查詢對應規格書，索取資料請聯系我們銷售人員，我們將熱情為您服務！
封裝：SOT23-6
輸入電壓：2.5V-5.5V
輸出電壓：40V
電流限值：1.2A
占空比：92%
靜態電流：0.8mA
開關頻率：1.0MHz
